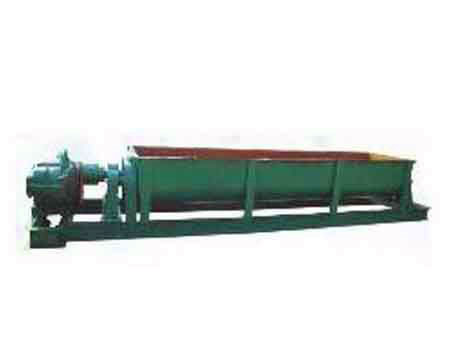

雙軸攪拌機

時間:2013-03-05 15:03:12 點擊次數:6851

概述：

雙軸攪拌機利用兩根呈對稱狀的螺旋軸的同步旋轉，在輸送干灰等粉狀物料的同時加水?dāng)嚢瑁鶆蚣訚窀苫曳蹱钗锪希_(dá)到使加濕物料不冒干灰又不會滲出水滴的目的，從而便于加濕灰裝車運輸或轉入其它輸送設備。主要適用于火力發電廠、礦山等行業粉煤灰或類似物料加濕裝車的場合。
雙軸攪拌機技術參數

1、SJ系列技術參數 ：

規格型號 Type	生產能力(m3/h) Throughput	配用動力(KW) Equipping Power(kw)	主軸轉速 (轉/分鐘) Rotation speed of main shaft (r.p.m)	外形尺寸長×寬×高 mm Shape dimension L×W×H(mm)
SJ360×40	30-40	Y4-75	50	5750×2330×1040
SJ360×36B	25-35	Y4-55	56	5600×2230×850
SJ360×32B	20-30	Y4-45	52	5530×2220×800
SJ280×32	20-30	Y4-37	57	4560×1280×735
SJ260×32	20-30	Y4-30	57	4350×1280×735
SJ240×28	15-20	Y4-22	57	4100×1200×800
SJ240×40	10-15	Y4-18.5~22	58	3970×1200×800

2、SJJ系列技術參數 ：

格型號 Type	生產能力(m3/h) Throughput	配用動力(KW) Equipping Power(kw)	主軸轉速 (轉/分鐘)Rotation speed of main shaft (r.p.m)	配用三角帶mm Equipping V belt(mm)	外形尺寸長×寬×高mm Shape dimension L×W×H(mm)
SJJ300×40	30-40	Y6-75	50	9SPB-5000	5400×1400×1000
SJJ280×36	25-30	Y6-55	50	7D-4500	5400×1400×1000
SJJ260×32	20-25	Y6-45	52	6D-4500	5000×1300×950

設備結構特點：

雙軸攪拌機主要由機殼、螺旋軸總成、驅動裝置、配管、蓋板、鏈罩等部件組成（詳見隨機外供圖），具體結構性能特點如下：

1 殼體主要由板材及型鋼構成，在制造廠內焊接成形，并與其他部件組裝在一起，是雙軸攪拌機的支撐。殼體密封嚴密，不會有飛灰外揚、漏灰的現象。

2 螺旋軸總成是雙軸攪拌機的主要組成部分，其組成部分主要有左右旋向螺旋軸、軸承座、軸承套、軸承蓋、齒輪、鏈輪、油杯、葉片等零部件。

左右旋向螺旋軸制造精度要求高，工藝性能好，與軸承座、軸承套、軸承蓋有嚴格的配合要求。齒輪模數為8，齒數為60，齒形角為20°；鏈輪節距為50.8，齒數為25，齒形為GB1224-85。齒輪、鏈輪都有防護罩保護，可以安全有效的運行。油杯為壓配式壓注油杯，加注潤滑油方便、有效。雙軸攪拌機葉片的材料選用耐磨損且不易粘灰的復合陶瓷。葉片結構設計地合理簡單，磨損之后易于更換，使用壽命長。

3加水調濕配管主要由接管、接頭及噴嘴組成。噴嘴采用不銹鋼霧化錐噴嘴，布置在攪拌機機殼內部上方，沿螺旋軸方向軸向排列，形成水簾以利于物料的加濕攪拌。噴嘴結構簡單，易于更換，不銹鋼材質，防腐耐用。通過操作供水管道上的手動調節閥可以調節濕灰的含水率。

4蓋板主要包括左蓋板、中間蓋、右蓋板、孔蓋及檢修孔蓋等。雙軸攪拌機兩側設置有六個檢修孔，以方便操作人員平時的檢修及保養。雙軸攪拌機用于氣力輸送末端，

雙軸攪拌機工作原理：

雙軸攪拌機利用兩根呈對稱狀的螺旋軸的同步旋轉,在輸送干灰等粉狀物料的同時加水?dāng)嚢?均勻加濕干灰粉狀物料,達到使加濕物料不冒干灰又不會滲出水滴的目的,從而便于加濕灰裝車運輸或轉入其它輸送設備.主要適用于火力發電廠、礦山等行業粉煤灰或類似物料加濕裝車的場合.
